3D Druck und Design auf dem Stammtisch
Seit dem Start der COVID-19 Pandemie hat sich die Linux User Group Oberhausen Rheinland (LUGOR) nur am vierten Montag im Monat online im BigBlueButton getroffen. Am letzten Montag haben dann einen Versuch gemacht die Veranstaltung bei mir im Traingsraum und parallel im BigBlueButton abzuhalten.
Leider gab es von den Teilnehmern online keine Resonanz, aber die lokalen Teilnehmer haben sich darüber gefreut sich endlich wieder vor Ort treffen zu können.
Durch einen Wunsch von Christian Hesse, der mit seinem Projekt RouterOS Scripts eine große Anzahl an interessanten Scripten für die Scriptingsprache der MikroTik Geräte zur Verfügung stellt, hatten wir auch ein Thema an dem wir arbeiten konnten.
Er hätte gerne eine Art Schlüsselanhänger auf Basis seines RSC (RouterOS Scripts) Logos.
Und diesen natürlich auch direkt auf dem im Trainingraum vorhandenen Prusa MK4 mit MMU ausgedruckt.
Also haben wir uns an die Arbeit gemacht das Logo in Inkscape zu bearbeiten und die Grafik komplett in Pfade umzuwandeln. Damit auch der rote Punkt innerhalb des Hexagons ein Pfad wird haben wir das Hexagon dupliziert und verkleinert eingefügt. Mit der enstandenen SVG konnten wir dann in FreeCAD weiterarbeiten.
Zunächst haben wir eine Grundfläche, ein Quadrat mit abgerundeten Ecken gezeichnet, das Loch für ein Band eingefügt und nach dem Aufpolstern die Ecken abgerundet. Das war der einfache Teil der Aufgabe.
Nun ging es um das Importieren der Grafik und die Grafik sauber auf die Oberfläche zu legen. Das scheiterte leider ersteinmal daran, dass die stabile Version von FreeCAD sich weigerte die Grafik einzulesen. Also haben wir auf die zukünftige Version 1.0 (aktuell 0.22) gewechselt.
Da sich in der Oberfläche und auch bei der Benamung einiges getan hat war es nicht einfach alles wiederzufinden und zu nutzen. Aber am Ende haben wir es geschafft die Grafik zu importieren und an die richtige Position zu bringen.
Dabei haben wir auch gelernt, dass es einfacher ist die richtigen Größen bereits in Inkscape vorzugegen statt sie später in FreeCAD anzupassen.
Nachdem dann auch die einzelnen Objekte der Grafik aufgepostert waren konnten die Teile in den Prusa-Slicer geladen und an den Drucker geschickt werden. Da der Drucker über einen 5fach Einzug (MMU3) verfügt konnte er selber die Filamente mit den unterschiedlichen Farben wechseln. Für das gewählte Design waren insgesamt 11 Werkzeugwechsel notwendig.
Nach knapp 38 Minuten war der erste Testdruck fertig. Die auf dem Bild zu sehenden endgültigen Drucke müssen nur noch mit Sekundenkleber aneinander geklebt werden und der Schlüsselanhänger ist einsatzbereit.

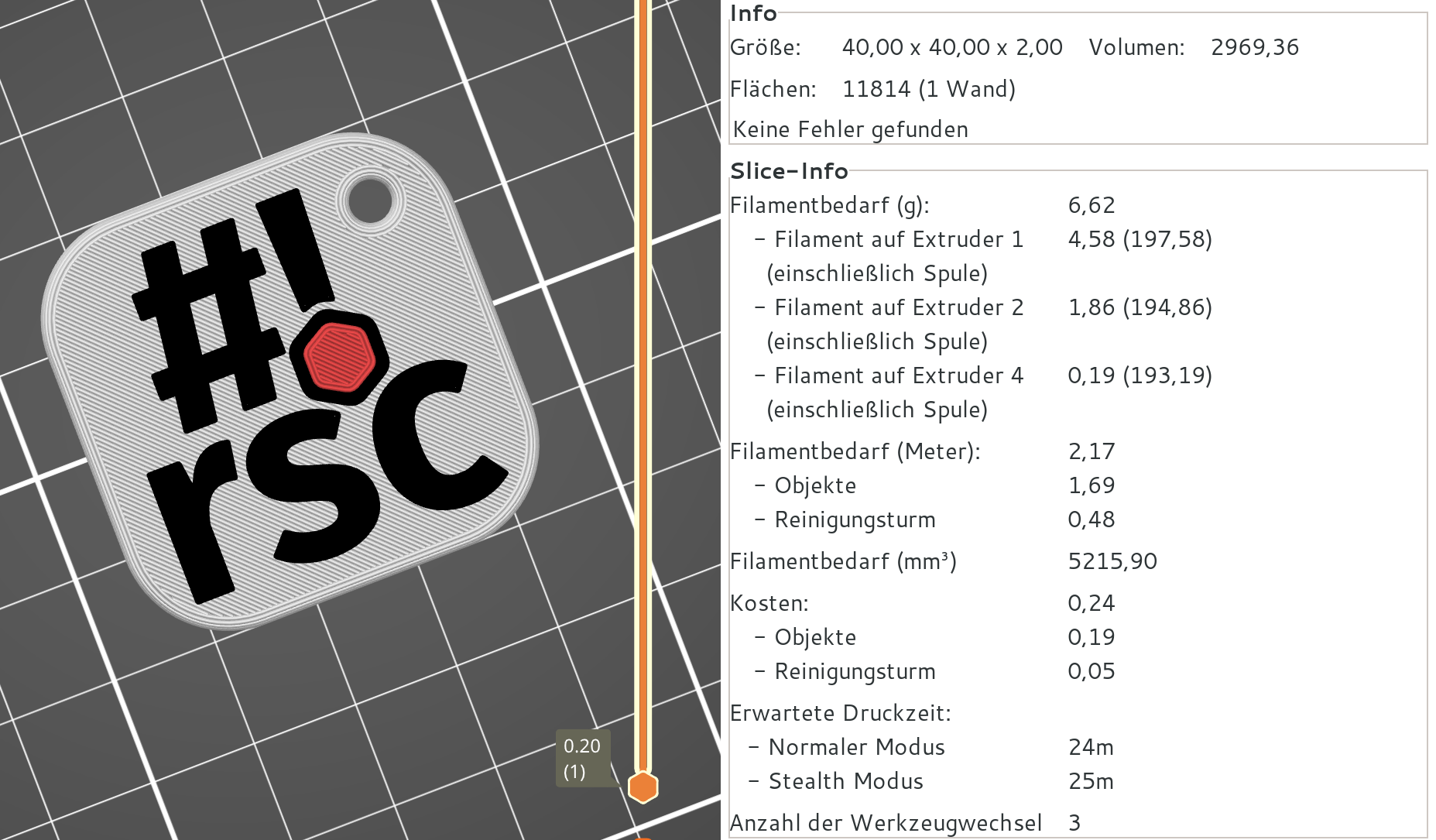

Nachdem der erste Druck schon recht sauber war, haben wir entschieden, dass es sinnvoll wäre mit einer kleinen Änderung am Design die Anzahl der Werkzeugwechsel und damit auch die Gesamtzeit zu minimieren. Nach den Änderungen waren nur noch 3 Werkzeugwechsel über und die Zeit für das Logo ging auf 24 Minuten für eine Seite und 40 Minuten für beide Seiten runter.
Wir hoffen, dass auch bei den nächsten Stammtischen Teilnehmer ähnlich interessante Themen vorschlagen.
